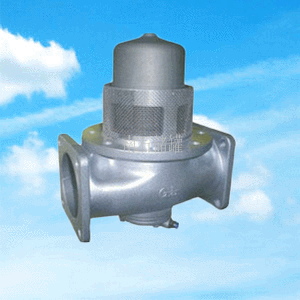

壓力平衡式氣動海底閥
- 品牌 上海南石
- 型號 C804L-100
壓力平衡式氣動海底閥
壓力平衡式氣動海底閥使用于多倉罐車，可進行油倉的單獨裝卸，三通的設計有效減少油罐底部管路的安裝，
減輕油車負載，操作簡便，安全可靠。C804L-100壓力平衡式氣動海底閥是全氣動控制，在無氣源的情況下，可
確保閥門的正常關閉；可以通過閥門的氣動開關任意轉換油路的通油方向；切斷槽緊急情況下自動斷開，防止
泄露；流動形閥體減少流動阻力；密封性閥桿自動對中，壓緊彈簧牢固耐用；過濾網安裝有關標準配置，防止
異物破壞油封；輕體材料鋁合金輕質材料，減輕油罐車負荷；高品質壓模鑄造閥體和內部零件，確保使用可靠。
工作原理：海底閥采用單作用汽缸結構，壓縮空氣驅動活塞桿拉出。頂開中柱塞的彈簧，打開進去，介質通過，工
作完畢，關閉氣源，中塞柱依靠彈簧，復位密封，關閉閥門。為保證閥門具有良好的工作能力，必須滿足一下條件：
1．海底閥工作時，系統氣源必須保證>0.4MPA的壓力.
2．閥體與中柱塞必須保證高度密封.
3．彈簧必須保持足夠的彈力復位.
壓力平衡式氣動海底閥功能和特點：
1、可以通過閥門的氣動開關任意轉換油路的通油方向。
2、切斷槽緊急情況下自動斷開，防止泄露。
3、全氣動控制，在無氣源的情況下，可確保閥門的正常關閉。
4、密封性閥桿自動對中，壓緊彈簧牢固耐用。
5、高品質壓模鑄造閥體和內部零件，確保使用可靠。
6、過濾網安裝有關標準配置，防止異物破壞油封。
7、輕體材料鋁合金輕質材料，減輕油罐車負荷。
8、流動形閥體減少流動阻力
材料及參數：
|
公稱口徑： |
DN80（3“）、DN100或（4”） |
|
工作壓力 |
0.6-1.6MPa |
|
最大流量 |
250/min |
|
主體材質 |
不銹鋼、鋁合金 |
|
軸材料 |
不銹鋼 |
|
密封材料 |
丁氰橡膠 |
|
彈簧 |
不銹鋼 |
|
開啟方式 |
氣動（Q） |
|
溫度范圍： |
-40～+150℃ |
|
適用介質： |
水、汽油、柴油或者輕質燃油等 |
壓力平衡式氣動海底閥易損零件：
|
易損件名稱 |
型號及規格 |
數量 |
|
氣動接頭 |
Pc6-0.2 |
1 |
|
Y型圈 |
40*50*6.3/7 |
1 |
|
Y型圈 |
22*14*4.8/5.4 |
1 |
|
汽缸 |
全套 |
1 |
|
中塞閥閥彈簧 |
125*50*5 |
1 |

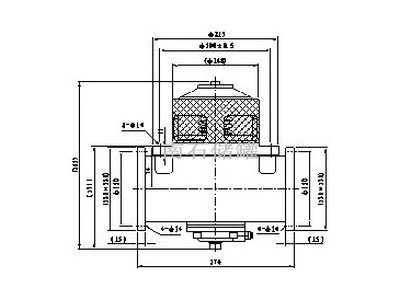

產品結構圖：
產品訂貨須知：
1.用戶根據使用條件選型，必經注明型號。
2.對海底閥有特殊要求的經供需雙方協商確定，并在合同上注明或訂正協議書為據。
3.用戶需要提供配件或易損件時，應注明型號，規格，獨立記價。
4.本廠產品實行三包嚴格履行合同義務，遵守用戶至上，信譽第一原則。
在用戶選用產品拾為并遵守保管及使用規則的前提下，保質期由半年。在保質期內因產品使用質量不良而損
壞和不能正常使用時，負責免費為用戶更換或修理，但使用不當造成破損和易損零件的正常磨損不在此限。
5.用戶有不明之事可向我廠提供咨詢。
