乙炔阻火器
- 品牌 上海南石
- 型號 FPV-I
產品概述：乙炔阻火器又名乙炔防火器，是利用金屬波紋板之間狹縫間隙對管道中傳播的亞音速或超音速
火焰具有淬熄作用的原理設計制造，防止在非正常情況下火焰于管道中的逆向傳播,以避免災難性事故的發
生.本產品經公安部天津消防科學研究所測試,安全阻火速度1425m/s,極限阻火速度1605m/s。該產品用于
加熱爐的燃?xì)夤艿郎稀?yīng)安裝在燃料氣進入噴嘴錢的燃料氣管道上，以防止空火。當噴嘴回火時，乙炔阻
火器內金屬網與止回閥器壁效應轉化為熱能使火焰熄滅，防止因揮霍而引起燃料氣管道內爆炸的危險。
乙炔阻火器用途：適用于可燃?xì)怏w管道，如乙炔、氧氣、氮?dú)狻⑻烊粴獾墓艿烙闷罚部捎迷谄汀⒚河汀?/span>
輕柴油、笨、甲笨、原油等油品的儲灌或火炬系統、氣體凈化通化系統、氣體分析系統、煤礦瓦斯排放系統、
加熱爐燃料氣的管網上。乙炔阻火器可與呼吸閥配套使用,亦可單獨使用。乙炔阻火器具有結構合理，重量輕、
耐腐蝕。易檢修，安裝方便。阻火器芯子采用不銹鋼材料, 耐腐蝕易于清洗。
主要技術參數：
|
公稱口徑： |
DN15-200 |
|
壓力等級： |
1.6MPa-6.4Mpa |
|
工作溫度： |
-20℃- 550℃ |
|
閥體材質： |
鑄鋼、不銹鋼 A3 304 304L 316 316L |
|
阻火芯材質： |
不銹鋼304 304L 316 316L |
|
密封圈墊片： |
丁晴橡膠聚四氟乙烯金屬墊片 |
|
制造標準 |
GB5908-86 SY7511-87 |
|
防爆等級： |
BS 5501:ⅡA ⅡB ⅡC |
|
連接方式： |
法蘭連接 |
乙炔阻火器性能:
①阻爆性能合格,連續13次阻爆性能試驗每次均能阻火。
②耐燒性能合格，耐燒試驗1小時無回火現象。
③殼體水壓試驗合格。
乙炔阻火器尺寸：
|
規格 |
安裝尺寸 |
螺栓 |
||||||
|
PN(MPa) |
D |
D1 |
d1 |
d |
H |
數量 |
螺紋 |
|
|
DN25 |
1.0 |
85 |
115 |
140 |
89 |
330 |
4 |
M12 |
|
DN50 |
1.0 |
125 |
165 |
190 |
108 |
375 |
4 |
M16 |
|
DN65 |
1.0 |
145 |
185 |
210 |
133 |
420 |
4 |
M16 |
|
DN80 |
1.0 |
160 |
200 |
240 |
159 |
460 |
8 |
M16 |
|
DN100 |
1.0 |
180 |
220 |
265 |
180 |
500 |
8 |
M16 |
|
DN150 |
1.0 |
240 |
285 |
320 |
240 |
600 |
8 |
M20 |
|
DN200 |
1.0 |
295 |
340 |
375 |
295 |
650 |
8 |
M20 |

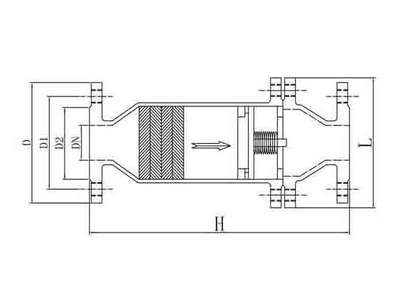

乙炔阻火器結構示意圖：
乙炔阻火器安裝與維護：
1、 每隔半年應檢查一次。檢查阻火層是否有堵塞、變形或腐蝕等缺陷。
2、 阻火器上的流向標記必須與介質流向一致。
3、 重新安裝阻火層時，應更新墊片并確認密封面已清潔和無損傷，不得漏氣。
4、 被堵塞的阻火層應清洗干凈，保證每個孔眼暢通，對于變形或腐蝕的阻火層應更換。
5、 清洗阻火器芯件時，應采用高壓蒸汽、非腐蝕性溶劑或壓縮空氣吹掃，不得采用鋒利的硬件刷洗。
6、 為了確保阻火器的性能達到使用目的，在安裝阻火器前，必須認真閱讀廠家提供的說明書，并仔細核
對標牌與所裝管線要求是否一致。
