防爆呼吸閥
- 品牌 上海南石
- 型號 QHXF-2000

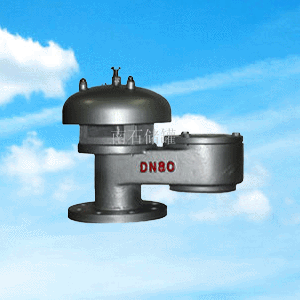

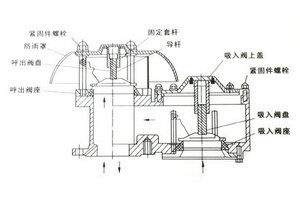

防爆呼吸閥圖片： 防爆呼吸閥結構圖：
防爆呼吸閥是安裝在固定頂罐上的通風裝置，起減少油品蒸發損耗，控制儲罐壓力的作用，其閥盤結
構為空氣墊型膜式閥盤。具有通風量大、泄漏量小、耐腐蝕等特點，并有靜電接地線，使該閥與罐體保持
等電位。全天候防爆呼吸閥具有防凍性能，適用于寒冷地區。
防爆呼吸閥工作原理：呼吸閥工作原理是利用閥盤(有時閥盤上加重塊)的重量，來控制罐內的呼氣壓力和
吸入的真空度。當罐內氣體的壓力超過油罐的允許壓力值時，壓力閥即被頂開，混合油氣從罐內逸出(呼出)，
使罐內的壓力不再增高。當罐內氣體的真空度超過油罐的允許真空度時，真空閥即被頂開，吸入空氣(吸氣)
維持油罐壓力平衡。壓力在一定范圍內，油罐不呼吸，所以呼吸閥在一定程度上減少了油品的蒸發損耗。全
天候防爆呼吸閥控制的壓力和真空度的數值應根據油罐結構本身的允許值來決定。選擇呼吸閥型號時，要根
據油品收發作業時的最大排量來確定。呼吸閥的直徑大于250mm時，可選用兩個不超過250mm的呼吸閥。
主要零部件參數及技術：
|
閥體材料 |
WCB、304、316、 |
|
正壓閥盤材料： |
304、316、鋁合金 |
|
密封材料 |
聚四氟乙烯 |
|
負壓閥盤材料： |
304、316、四氟PTFE |
|
環境溫度 |
-30～80℃ |
|
公稱口 徑： |
DN50-250 |
|
公稱壓 力： |
0.6-4.0Mpa |
|
連接形式： |
法蘭 |
|
A級正壓: 353Pa36mmH2O, |
負壓:295Pa30mmH2O |
|
B級正壓: 980Pa100mmH2O |
負壓: 295Pa30mmH2O |
防爆呼吸閥主要尺寸：
|
規 格 |
安裝尺寸﹝mm﹞ |
||||||||
|
H |
L |
D |
D1 |
D2 |
n |
d |
|||
|
n 1 |
n2 |
d1 |
d2 |
||||||
|
DN50 |
255 |
362 |
140 |
110 |
90 |
3 |
1 |
14 |
12 |
|
DN80 |
342 |
508 |
185 |
150 |
125 |
3 |
1 |
18 |
16 |
|
DN100 |
342 |
508 |
205 |
170 |
145 |
3 |
1 |
18 |
16 |
|
DN150 |
460 |
640 |
260 |
225 |
200 |
6 |
2 |
18 |
16 |
|
DN200 |
545 |
770 |
315 |
280 |
255 |
6 |
3 |
18 |
16 |
|
DN250 |
648 |
918 |
370 |
335 |
310 |
9 |
3 |
18 |
16 |
防爆呼吸閥安裝及維護：呼吸閥常見故障有：漏氣、卡死、粘結、堵塞、冰凍、生銹，以及正壓閥和直空閥
常開等，這些故障有的會使呼吸閥達到控制壓力時不能動作，造成油罐超壓，危及油罐安全；有的會使呼吸閥
失去作用，造成大、小呼吸失控，從而增加油料的蒸發損耗，使油料質量下降，或加重罐區周圍大氣污染，影
響操作人員身體健康，增加區域危險因素。呼吸閥除了日常檢查維護外，還應定期進行較全面的檢查和維護，
一般每年第一、四季度每月檢查兩次，第二、三季度每月檢查一次。
檢查維護的主要內容是：
（1）打開呼吸閥的頂蓋，檢查呼吸閥內部的閥盤、閥座、導桿、導孔、彈簧等有無生銹和積垢，并進行清潔，
必要時用煤油清洗：
（2）檢查閥盤開閉是否靈活，有無卡滯現象，閥盤與閥座的接觸面（密封面）是否良好，必要時應拆下修理，
密封面的材料為有色金屬，應用紅丹潤滑油研磨劑進行研磨；
（3）檢查閥體封口網是否完好，有無冰凍、堵塞，應擦去網上的污銹和灰塵，保證氣體進出暢通；
（4）檢查壓蓋襯墊是否嚴密，必要時應更換；
（5）給螺栓加油保護。
