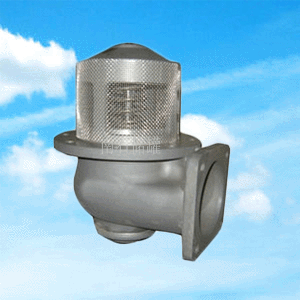

氣動海底閥圖片：



產品型號：C804Q-L

海底閥又名內置式安全止流底閥、緊急切斷閥，是一種安裝在液體危險貨物罐式車輛金屬常壓罐體裝卸口的安

全閥門。該閥緊靠罐體根部，不兼作它用，在非裝卸時處于閉合狀態。安裝于罐體底部，進行下裝加油時使用，

操作理加簡便、節時、安全環保，可進行下裝加油，該閥內部壓力較小，流量大，閥體法蘭邊有切斷槽，在油

罐發生意外時，由于斷槽處于無法承載過大沖力，車體管路與罐體會自動斷開，而自動對中柱塞和耐用彈簧會

依舊保持密封，罐內介質不會泄漏，從而保證油罐安全。當無氣源或其他原因無法打開時，可折開氣缸活塞羅

桿，手動開啟。由殼體、密封機構、傳動機構、罐體連接法蘭、出口法蘭五部分組成。密封機構伸入罐體內部，

利用不銹鋼彈簧力進行軸向自密封，使海底閥處于常閉狀態，通過傳動機構進行開啟、關閉操作。殼體根部設

置斷裂槽，能夠有效吸收車輛受撞擊破壞管道所傳遞的能量，從斷裂槽處閥體斷裂，使罐體與管道分離，從而

保證密封機構的完好，避免物料泄露，大大提高運輸的安全性，為國際國內眾多石油公司、化工液體危險品運

輸等企業采用。

氣動海底閥技術參數

公稱口徑：	DN100或（4”）
工作壓力	0.6MPa
最大流量	250/min
主體材質	鋁合金
開啟方式	手動（Q）
溫度范圍：	-20～+70℃
適用介質：	水、汽油、柴油或者輕質燃油

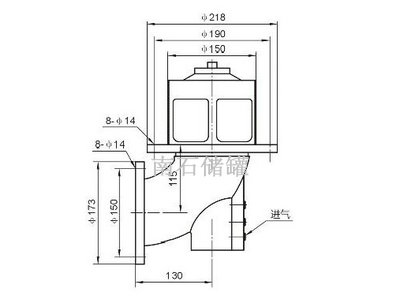

產品結構圖：



氣動海底閥工作原理：海底閥采用單作用汽缸結構，壓縮空氣驅動活塞桿拉出。頂開中柱塞的彈簧，打開進去，

介質通過，工作完畢，關閉氣源，中塞柱依靠彈簧，復位密封，關閉閥門。為保證閥門具有良好的工作能力，

必須滿足一下條件：

1． 海底閥工作時，系統氣源必須保證>0.4MPA的壓力.

2． 閥體與中柱塞必須保證高度密封.

3． 彈簧必須保持足夠的彈力復位.

氣動海底閥功能特點：

1、槽車油罐充裝時，油氣回收閥開啟，上升的液面將油氣向上推，通過一系列的油氣回收系統，回到庫區油罐。

2、槽車卸油時，回收閥允許回收的氣體進入槽車油罐。在沒有油氣回收設施的系統中，允許空氣進入槽車油罐。

3、高密封性，確保了槽車運輸的安全。

4、合理的閥體設計，確保油氣回收的高效率。

氣動海底閥性能特點：

鋁合金海底閥采用輕質鋁合金材料，部分零件使用不銹鋼材質，經久耐用。閥體表面經過硬質氧化處理。

當無氣源或特殊情況無法正常打開時，可用M12×80螺絲擰進，使閥門開啟，無需拆卸。海底閥專用法蘭：

用于油罐車底部和海底閥的連接。

產品安裝要求：

1. 海底閥在油罐車上安裝時,應與罐體保持平衡。進口法蘭與罐體連接的密封墊是由我廠提供的軟木墊，

注意不要損壞。

2. 安裝氣源軟管時應保護好氣動接頭。海底閥在出廠前已經過調試，安裝完畢即可使用，不得隨意拆卸。

上海南石是專業的海底閥生產廠家，公司生產的產品：呼吸閥、阻火器、阻火透氣帽、防火真空壓力帽、

鋁合金圓球閥、鋁合金單法蘭球閥、卸油口、雙門底閥、量油孔、海底閥等系列配套附件。
