C型法蘭快速接頭
- 品牌 上海南石
- 型號 FKSJ-C
|
材料： |
鋁合金 |
|
密封材料： |
丁晴橡膠、聚氨酯、氟橡膠、聚四氟乙烯、乙丙橡膠。 |
|
公稱通徑： |
DN15-150 |
|
公稱壓力： |
06.MPa |
|
工作溫度： |
-20℃～+60℃ |
|
連接方式： |
扳把式，法蘭連接 |
|
試驗標準： |
API598 |
|
應用： |
鋼鐵、市政工程、化工、船舶配件等 |
|
適用介質： |
石油天然氣、車船機械制造、航空航天、冶金化工、交通、電力、集中供熱、真空、制 冷、油、氣、水，酸 等。 |
C型法蘭快速接頭主要外形尺寸：
|
Size |
DIM |
A |
B |
C |
D |
|
15 |
1/2 |
14 |
65 |
65 |
42 |
|
20 |
3/4 |
20 |
82 |
75 |
52 |
|
25 |
1 |
25 |
96 |
85 |
58 |
|
32 |
5/4 |
32 |
110 |
100 |
72 |
|
40 |
3/2 |
38 |
115 |
110 |
78 |
|
50 |
2 |
51 |
126 |
125 |
93 |
|
65 |
5/2 |
65 |
134 |
140 |
107 |
|
80 |
3 |
76 |
148 |
160 |
130 |
|
100 |
4 |
102 |
154 |
180 |
158 |
|
125 |
5 |
128 |
169 |
210 |
188 |
|
150 |
6 |
154 |
196 |
240 |
2255 |

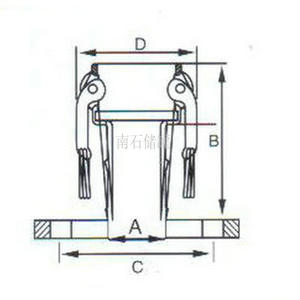

C型法蘭快速接頭結構示意圖：
C型法蘭快速接頭特點：
1、省時省力：通過快速接頭拆斷和連接油路時，動作簡單、節省時間和人力。
2、省油：折斷油路時，快速接頭上的單項閥可封閉油路，油不會流出，避免油液油壓損失。
3、環保：快速接頭折斷和連接時，油不會灑漏，保護環境。
4、設備設計獨特，方便運輸：大型設備或是需要便于攜帶的液壓工具，使用快速接頭分拆后運輸，到達目的地
后再組裝使用。
5、經濟：以上各種優點都為客戶創造了經濟價值。
C型法蘭快速接頭使用注意事項：
1、請不要用于適用流體以外的流體。
2、使用時不要超過最高使用壓力限制。
3、不要在使用溫度范圍以外使用，防止造成密封材料磨損或泄漏。
4、不要進行人為的擊打、彎曲、拉伸、防止造成破損。
5、不要在混入金屬粉或砂塵等地方使用，防止造成工作不良或泄漏。
6、螺紋類的安裝，在安裝時不要超過最大緊固扭矩，防止造成破損。
7、不要使用帶裂縫的軟管，防止造成泄漏或脫落。
8、如用于有震動、沖擊的機器會造成耐久性降低。
9、使用流體必須是經過過濾器過濾的潔凈流體。
10、不要拆卸快速接頭。
