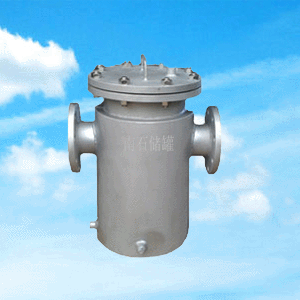

磁性過濾器型號：SCX型

磁性過濾器主要用于清除液體漿料中的鐵磁性雜質，廣泛適用于化工、 制藥、顏料、染料、食品、冶金、陶

瓷等行業，本產品具有磁力強， 除鐵效果好，清理鐵屑方便等優點。液體漿料輸送過程中，液漿經過過濾器時

受強力磁棒的磁性作用，液漿中的鐵性雜質被吸附在磁棒套 管上，徹底清除液漿中的鐵性雜質，保證下道工序

能有效控制鐵雜質 含量。把磁性過濾器的接口法蘭與液漿輸出管路相連，使液漿從過濾 器中均勻流過，經過一

段時間試用后確定清理周期。磁性過濾器達到液體介質所需工藝要求，因此被廣泛磁性過濾器用于食品工業、醫

藥、化妝品、精細化工等行業，同時雙濾桶磁性過濾器配有二個換向閥組成，工作時一組過濾裝置投入運行，當

清洗時改變換向閥位置，另一組可連續運行，可確保工藝管線連續化。磁性過濾器由采用高矯頑力的強磁性材料

與阻攔濾網組合而成，吸附力是一般磁性材料的十倍，具有在瞬間液流沖擊或高流速狀態下，吸附微米級的鐵磁

性污染物的能力，并能克服在高速大沖擊下沖下的鐵磁性污染物重新被吸附住,從而避免了液壓元件的卡死或磨擦

付的磨損，延長液壓元件及液壓系統的使用壽命,增強液壓系統的可靠性。它的中心為一圓筒式永久磁鐵，磁鐵外

部為非磁性材料做成的罩子，罩子外面繞著數只鐵環，鐵環由銅條連接，每只鐵環之間保持一定的間隙。當液壓介

質中的鐵磁性雜質經過鐵環間隙時，則被吸附在鐵環上，從而起到濾除作用。為便于清洗，鐵環分為兩半，當雜質

將間隙堵塞時，可將鐵環取下清洗，然后裝上反復使用。磁性濾芯還可以與其它濾材組成組合濾芯，用于回油路上

的紙質濾芯過濾器。其中濾紙濾芯由內、外筒及夾在中間的機油濾紙粘接而成。內外筒由薄鋼板卷成，板上沖有許

多通油圓孔；濾紙折成星狀，以增大過流面積。濾芯的中央拉桿上裝有許多磁環和尼龍隔套組成的磁性濾芯。需要

過濾的液壓介質先經過磁性過濾，然后由里向外經過紙質濾芯濾除。當濾芯嚴重堵塞時，過濾器進油壓力升高，于

是壓縮彈簧，濾芯下移，油液經濾芯和座之間直接通油箱，以保護濾芯不致被壓破。

磁性過濾器材質及參數：

主體材質	不銹鋼304 304L 316 316L
磁棒強度	10000GS
密封墊片	丁腈橡膠 PTFE
螺栓螺母	不銹鋼304  316L
工作溫度	5~150℃
連接方式	法蘭 螺紋 卡箍
法蘭標準	GB HG JIS ANSI DIN
公稱壓力	0.6~4.0Mpa 150~300LB
制造標準	HGJ532-91 GB150-98

磁性過濾器工作原理：磁性過濾器當液體通過主管進入濾網后，固體雜質顆粒被阻擋在濾網內，當介質中含

有細度鐵屑成分則會被吸附在磁棒套管上，而潔凈的流體通過濾網、由過濾器出口排出。當需要清洗時，可

旋開主管底部排污口螺塞，排凈流體，拆卸法蘭蓋，取出濾網清洗后重新裝入即可。可以對污水中的鐵銹、

沙粒、液體中少量固體顆粒等進行過濾以保護設備管道上的配件免受磨損和堵塞，可保護設備的正常工作。

磁性過濾器尺寸：

規格DN	D	L	H
50	133	300	180
80	140	340	220
100	159	400	250
150	219	480	300
200	273	560	370
250	325	650	440
300	426	750	500

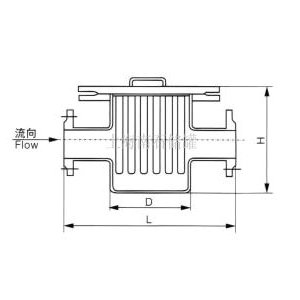

磁性過濾器結構示意圖：

磁性過濾器性能特點：

1、采用永久性磁棒，表磁最高可達10000GS。

2、磁力強，除鐵效果好，清理鐵屑方便等優點。

3、棒磁鋼的表面光潔度可以達到食品級的要求。

4、其磁源采用高性能的釹鐵硼永磁材料制成，磁力比同類常規磁性材料（鐵氧體或鋁鎳鈷永磁材料）

的磁力高5－20倍。

磁性過濾器安裝與維護：

1、抽出磁棒必須置于清潔場所，磁棒套管內不能有積水。

2、清理時，抽出的磁棒蓋不能放置在金屬物體上，防止損壞磁棒。

3、把磁性過濾器的接口與液漿輸出管路相連，使液漿從過濾器中均勻流過，經過一段時間的試用后確定清理周期。

4、清理時先擰松蓋上夾緊螺絲，取出套管蓋部件，然后再抽出磁棒，吸附在套管上的鐵性雜質就能自動脫落。清

理后安裝時先把套管裝入筒體內，擰緊夾緊螺絲，然后再把磁棒蓋插入套管內，即可繼續使用。

上海南石是專業的磁性過濾器生產廠家，公司生產的產品：呼吸閥、阻火器、阻火透氣帽、防火真空壓力帽、鋁合

金圓球閥、鋁合金單法蘭球閥、卸油口、雙門底閥、量油孔等系列配套附件。
