不銹鋼全天候呼吸閥|不銹鋼全天候呼吸閥安裝
不銹鋼全天候呼吸閥型號：GFQ-P
產品說明：呼吸閥由壓力閥和真空閥兩者組成，安裝于油罐透氣管上，能隨油罐內油氣正負壓變化而自動啟閉，
使貨油艙內外氣壓差保持在允許值范圍內的閥。它是維持儲罐氣壓平衡，減少介質揮發的安全節能產品。油罐
呼吸閥良好地利用了儲罐本身的承壓能力來減少介質排放，其原理是利用正負壓閥盤的重量來控制儲罐的排氣
正壓和吸氣負壓。全天候呼吸閥的適用范圍：不銹鋼全天候呼吸閥適用于儲存閃點低于 28 ℃的甲類油品和閃點
低于 60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐。可
與新型波紋阻火器配套使用。
不銹鋼全天候呼吸閥連接尺寸：
|
公稱通徑 (mm) |
安裝尺寸 |
||||
|
D |
K |
L |
H |
n×φ |
|
|
DN25 |
115 |
85 |
160 |
165 |
4×14 |
|
DN32 |
140 |
100 |
180 |
185 |
4×18 |
|
DN40 |
150 |
110 |
180 |
190 |
4×18 |
|
DN50 |
165 |
125 |
210 |
210 |
4×18 |
|
DN80 |
200 |
160 |
260 |
240 |
8×18 |
|
DN100 |
220 |
180 |
300 |
270 |
8×18 |
|
DN150 |
285 |
240 |
370 |
330 |
8×22 |
|
DN200 |
340 |
295 |
440 |
370 |
8×22 |
|
DN250 |
395 |
350 |
500 |
410 |
12×22 |
|
DN300 |
445 |
400 |
580 |
470 |
16×23 |

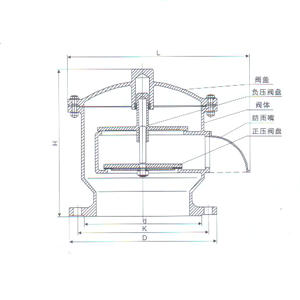

不銹鋼全天候呼吸閥結構示意圖：
不銹鋼全天候呼吸閥安裝說明：
不銹鋼全天候呼吸閥應安裝在儲罐氣源的最高點，以便降低物料蒸發損耗和順利地提供通向呼吸閥最直接和最
大的通道。通常對于立式罐，呼吸閥應盡量安裝在罐頂中央頂板范圍內，對于罐頂需設隔熱層的儲罐、可安裝
在梯子平臺附近。儲罐呼吸閥在出廠時，我司在法蘭面上加配了防塵保護蓋，安裝時務必將防塵保護蓋取下。
裝卸時呼吸閥必須垂直向上，不得倒置或橫放。當需要安裝兩個呼吸閥時，它們與罐頂中心應對稱布置。
不銹鋼全天候呼吸閥維修與保養：為了呼吸閥使用安全，定期檢查通風口正、負閥盤動作是否靈活，閥桿及閥
盤接觸密封面有無損壞，如有損壞應立即調換。在檢查維護重新安裝時，應保證閥內各結合面嚴密配合，閥盤升
降靈活。
