罐頂呼吸閥_儲罐呼吸閥_罐頂呼吸閥尺寸
根據國家標準（石油化工企業設計防火規范）《GB50160-92》的規定：“甲、乙類液體的固定頂罐，應設阻
火器和呼吸閥”的要求，呼吸閥和阻火器是不可缺少的安全設施。它不謹可使罐內壓保持正常狀態，防止罐內
超壓或超真空度且可減少罐內液體揮發損耗。罐頂呼吸閥主要滿足儲罐大小呼吸的通氣要求與阻火器配套安裝
在儲存甲、乙、丙類液體的儲罐頂上。儲罐呼吸閥是保護油罐安全的重要附件，裝設在油罐的頂板上，由壓力
閥和真空閥兩部分組成。它的作用在一般情況下，保持油罐的密閉性，在一定程度上減少油品的蒸發損耗。而
在必要時，能自動通氣調節平衡油罐內外壓力，對油罐起到安全作用。
產品材料及參數：
|
閥體材質 |
碳鋼 不銹鋼304、316、316L |
|
正壓閥盤材料 |
304、316、 |
|
負壓閥盤材料 |
304、316、四氟PTFE |
|
內部芯件 |
閥盤、閥座、閥桿、閥套 |
|
內部芯件材質 |
不銹鋼或聚四氟乙烯 |
|
密封圈材質 |
聚四氟乙烯 |
|
公稱壓力 |
0.6-4.0MPa |
|
公稱口徑 |
DN25-400 |
|
環境溫度 |
-30-+60℃ |
|
防爆級別 |
BS 5501：IIA、IIB、IIC |
操作壓力：
A級正壓：355Pa(36亳米水柱)負壓：295Pa(30亳米水柱)
B級正壓：980Pa(100亳米水柱)負壓：295Pa(30亳米水柱)
C級正壓：1765Pa(180亳米水柱)負壓：295Pa(30亳米水柱)
罐頂呼吸閥工作原理：呼吸閥是靠閥盤自身的重量，控制油罐的呼氣壓力或吸氣真空度，保持罐內一定壓力。其
壓力閥的額定控制壓力一般為2kPa，真空閥的額定控制壓力一般為-0.5kPa。當罐內油氣壓力大于油罐允許壓力時，
油蒸汽經壓力閥外逸，此時真空閥處于關閉狀態；當罐內油氣壓力小于油罐允許真空度時，新鮮空氣通過真空閥進
入罐內，此時壓力閥處于關閉狀態，允許壓力（或真空壓力）靠調節盤的重量來控制。
罐頂呼吸閥尺寸：
|
公稱通徑 (mm) |
安裝尺寸 |
||||
|
D |
K |
L |
H |
n×φ |
|
|
DN25 |
115 |
85 |
160 |
165 |
4×14 |
|
DN32 |
135 |
100 |
180 |
185 |
4×18 |
|
DN40 |
145 |
110 |
190 |
190 |
4×18 |
|
DN50 |
160 |
125 |
220 |
220 |
4×18 |
|
DN80 |
195 |
160 |
270 |
260 |
8×18 |
|
DN100 |
215 |
180 |
310 |
280 |
8×18 |
|
DN150 |
280 |
240 |
380 |
330 |
8×22 |
|
DN200 |
335 |
295 |
450 |
380 |
12×22 |
|
DN250 |
395 |
350 |
520 |
420 |
12×22 |

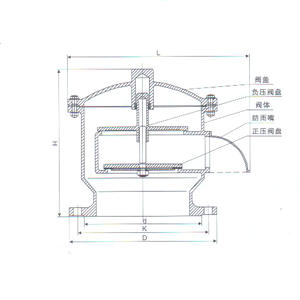

罐頂呼吸閥結構圖：
