不銹鋼阻火器用途_不銹鋼阻火器工作原理
不銹鋼阻火器系新型可燃氣體管道阻火器，屬更新?lián)Q代的新產品。上海南石牌管道阻火器經中國科學技術大學
與公安部天津消防科學研究所聯合測試，其性能完全符合GB13347-92《石油氣體管道阻火器阻火性能和試驗
方法》的規定。阻火器是應用火焰通過熱導體的狹小孔隙時,由于熱量損失而熄滅的原理設計制造。阻火器的
阻火層結構有礫石型、金屬絲網型或波紋型。防爆不銹鋼阻火器廣泛應用于：化工、石化、石油、造紙、采礦、
電力、液化氣、食品制藥、給排水、市政、機械設備配套、電子工業，城建等領域。阻火器可與呼吸閥配套使
用,亦可單獨使用。安裝在道中一般應當按照工況水平或者垂直安裝 。
1、輸送可燃性氣體的管道上。
2、火炬系統。
3、油氣回收系統。
4、加熱爐燃料氣的管網上。
5、氣體凈化通化系統。
6、氣體分析系統
7、煤礦瓦斯排放系統。
不銹鋼阻火器工作原理： 阻火器是由能夠通過氣體的許多細小、均勻或不均勻的通道或孔隙的固體材質所組
成，對這些通道或孔隙要求盡量的小，小到只要能夠通過火焰就可以。這樣，火焰進入阻火器后就分成許多細
小的火焰流被熄滅。火焰能夠被熄滅的機理是傳熱作用和器壁效應。傳熱作用：燃燒所需要的必要條件之一就
是要達到一定的溫度,即著火點。低于著火點,燃燒就會停止。依照這一原理,只要將燃燒物質的溫度降到其著火
點以下,就可以阻止火焰的蔓延。當火焰通過阻火元件的許多細通道之后將變成若干細小的火焰。設計貯罐阻火
器內部的阻火元件時,則盡可能擴大細小火焰和通道壁的接觸面積,強化傳熱,使火焰溫度降到著火點以下,從而阻
止火焰蔓延。器壁效應：燃燒并不是分子間直接反應,而是受外來能量的激發,分子鍵遭到破壞,產生活化分子,活
化分子又分裂為壽命短但卻很活潑的自由基,自由基與其它分子相撞,生成新的產物,同時也產生新的自由基再繼
續與其它分子發生反應。當燃燒的可燃氣通過阻火元件的狹窄通道時,自由基與通道壁的碰撞幾率增大,參加反應
的自由基減少。當防爆阻火器的通道窄到一定程度時,自由基與通道壁的碰撞占主導地位,由于自由基數量急劇減
少,反應不能繼續進行,也即燃燒反應不能通過阻火器繼續傳播。
|
規格 DN |
壓力 PN |
外形連接尺寸﹝mm﹞ |
螺栓 |
||||
|
K |
D |
DL |
L |
數量 |
螺紋 |
||
|
DN20 |
1.6MPa
|
75 |
105 |
195 |
200 |
4 |
M12 |
|
DN25 |
85 |
115 |
195 |
200 |
4 |
M12 |
|
|
DN40 |
110 |
150 |
245 |
240 |
4 |
M16 |
|
|
DN50 |
125 |
165 |
245 |
240 |
4 |
M16 |
|
|
DN80 |
160 |
200 |
280 |
250 |
8 |
M16 |
|
|
DN100 |
180 |
220 |
335 |
260 |
8 |
M16 |
|
|
DN150 |
240 |
285 |
460 |
360 |
8 |
M20 |
|
|
DN200 |
295 |
340 |
520 |
420 |
12 |
M20 |
|
|
DN250 |
355 |
405 |
580 |
430 |
12 |
M24 |
|
|
DN300 |
410 |
460 |
705 |
450 |
12 |
M24 |
|

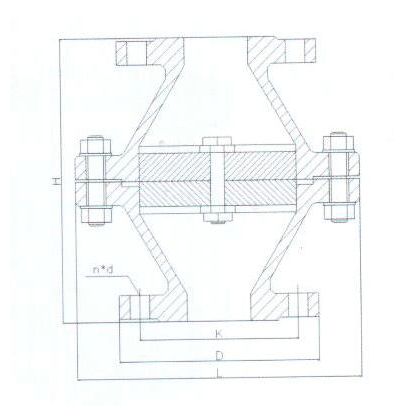

不銹鋼阻火器結構圖：
