過濾器是輸送介質的管道系統不可缺少的一種裝置，其作用是清除介質中的機械雜質，以保護設備管道上的

配件免受磨損和堵塞。液體流經過濾器時，其中的雜質被濾出，可保護機泵、壓縮機、儀表和其它設備正常

工作。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。

T型過濾器廣泛應用于蒸汽、空氣、水、油品等多種介質的管線中，保護管線系統上各種設備，如水泵、閥門

等，免受管道內的鐵銹、焊渣等雜物帶來對管道的堵塞和損壞。本公司生產的過濾器具有抗污性能強，排污方

便，流通面積大，壓力損失小，結構簡單，體積小等特點；T型過濾器的過濾網材質均是不銹鋼，耐腐蝕性強，

使用壽命長；過濾網的密度有10目－120目，溫度0~480℃，可根據用戶需要選用。

T型過濾器原理：T型過濾器是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一

定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當T型過濾器需要清洗時，只要將可拆

卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。

工作介質：

1、化工、石油生產及城市供熱中的弱腐蝕性物料。如水、氨、油品、烴類等。

2、化工生產中的腐蝕性物料。如純堿、硫酸、硝酸、醋酸等。

3、制冷、空分生產中的低溫物料。如液甲烷、液氮、液氧及各種冷劑。

4、輕工食品、制藥生產中有衛生要求的物料。如啤酒、飲料、醫藥用品等。

材質及參數：

工作溫度（℃）：碳鋼：-30~380℃，不銹鋼：-80～480℃

殼體材質：A3、304，304L、316。

密封材質：耐油石棉橡膠、丁腈橡膠、聚四氟乙烯。

粗過濾濾芯材質：濾框濾網均為不銹鋼。

公稱壓力（MPa）0.6~5.0(150Lb~600Lb)

過濾精度（目/in）10~500

連接形式：法蘭連接、對焊連接、螺紋連接。

T型過濾器標準：

設計標準	HG/T21627-91、GB/T14382-93、SH/T3411-99
法蘭標準	GB/T9112-2000、HG20592-2009、HG20592-97、HG20615-97
結構長度標準	GB/T12221或按客戶要求
試驗與檢驗標準	JB/T 9092或客戶指定標準

T型過濾器孔目數的選擇：主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔

截的粒徑尺寸查下表“濾網規格”。

孔目數目	絲徑mm	可攔截的粒徑um	開孔面積（%）
10	0.508	2032	36
12	0.475	1660	39
14	0.376	1438	37
16	0.315	1273	35
18	0.315	1096	39
20	0.273	955	33
22	0.234	882	31
24	0.234	785	44
26	0.234	743	41
28	0.234	673	44
30	0.234	614	47
32	0.234	560	50
36	0.234	472	54
38	0.234	455	54
40	0.193	442	51
50	0.152	356	50
60	0.122	301	49
80	0.102	216	53
100	0.081	173	54
120	0.081	131	62
150	0.065	104	31
200	0.050	74	33
300	0.035	44	30

T型過濾器尺寸：

DN	L	H	H1	有效過濾面積m2
50	278	166	306	0.0039
65	314	187	348	0.0053
80	342	205	384	0.0079
100	418	246	473	0.0133
125	460	270	529	0.0204
150	500	292	581	0.0273
200	588	340	694	0.0462
250	690	398	281	0.0699
300	792	452	949	0.1001
350	852	485	1023	0.1205
400	970	547	1166	0.1585
500	1148	642	1372	0.2438

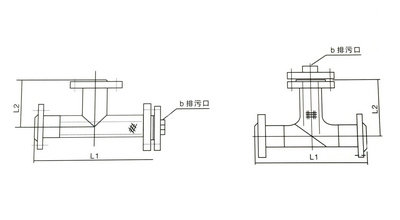

產品結意圖：



T型過濾器維護及保養：粗濾過濾器：

1、過濾器的核心部位是過濾器芯件，過濾芯由過濾器框和不銹鋼鋼絲網組成，不銹鋼鋼絲網屬宜損件，需特別保護；

2、當過濾器工作一段時間后，過濾器芯內沉淀了一定的雜質，這時壓力降增大，流速會下降，需及時清除過濾器芯

內的雜質；

3、清洗雜質時，特別注意過濾芯上的不銹鋼鋼絲網不能變形或損壞，否則，再裝上去的過濾器，過濾后介質的純度

達不到設計要求，壓縮機、泵、儀表等設備會遭到破壞；

4、如發現不銹鋼鋼絲網變形或損壞，需馬上更換。

精密過濾器：

1、精密過濾器的核心部位是過濾濾芯，過濾芯由特殊的材料組成，屬宜損件，需特別保護；

2、當精密過濾器工作一段時間后，過濾器濾芯攔載了一定量的雜質，這時壓力降增大，流速會下降，需及時清除過

濾器內的雜質，同時要清洗濾芯；

3、在清除雜質時，特別注意精密濾芯不得變形或損壞，否則，再裝上去的濾芯，過濾后介質的純度達不到設計要求；

4、某些精密濾芯，不能多次反復使用，如袋式濾芯、聚丙烯濾芯等；

5、如發現濾芯變形或損壞，需馬上更換。
